一、产品概述

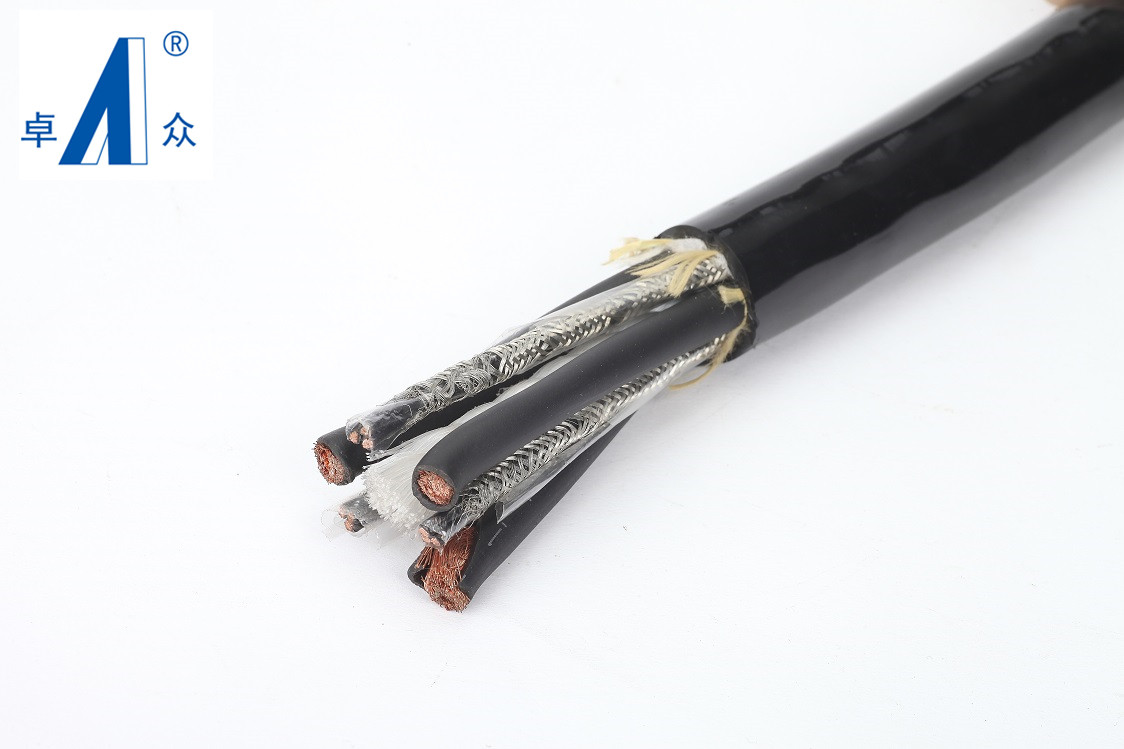

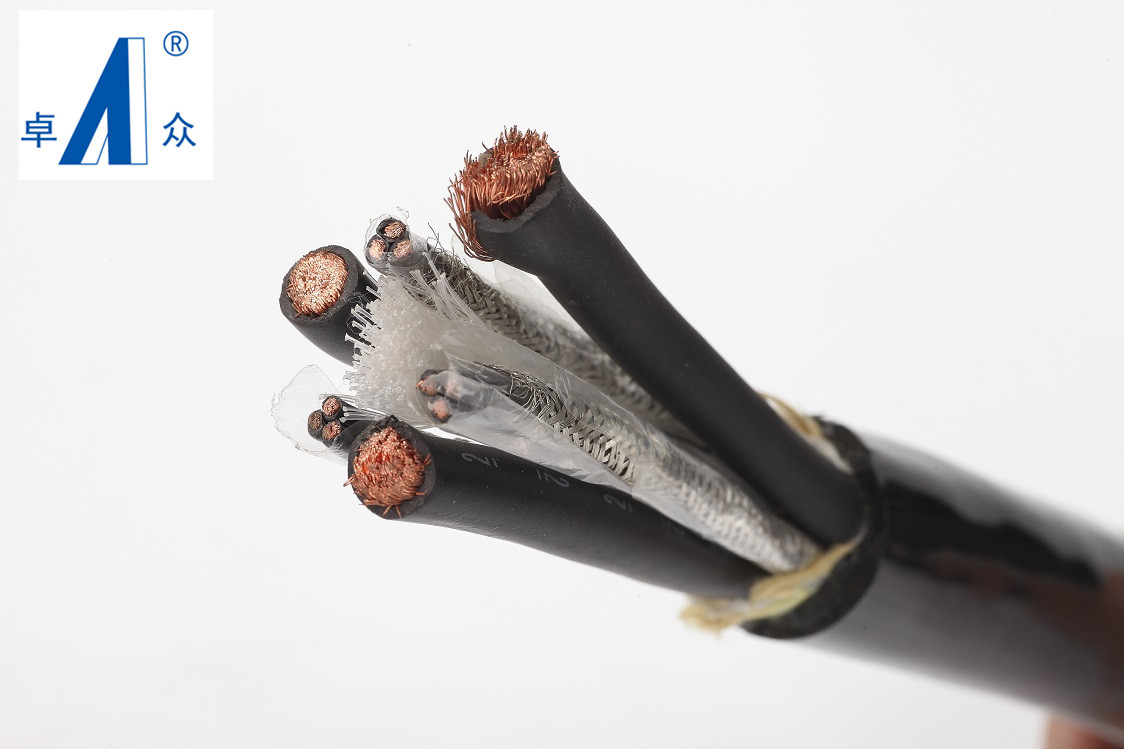

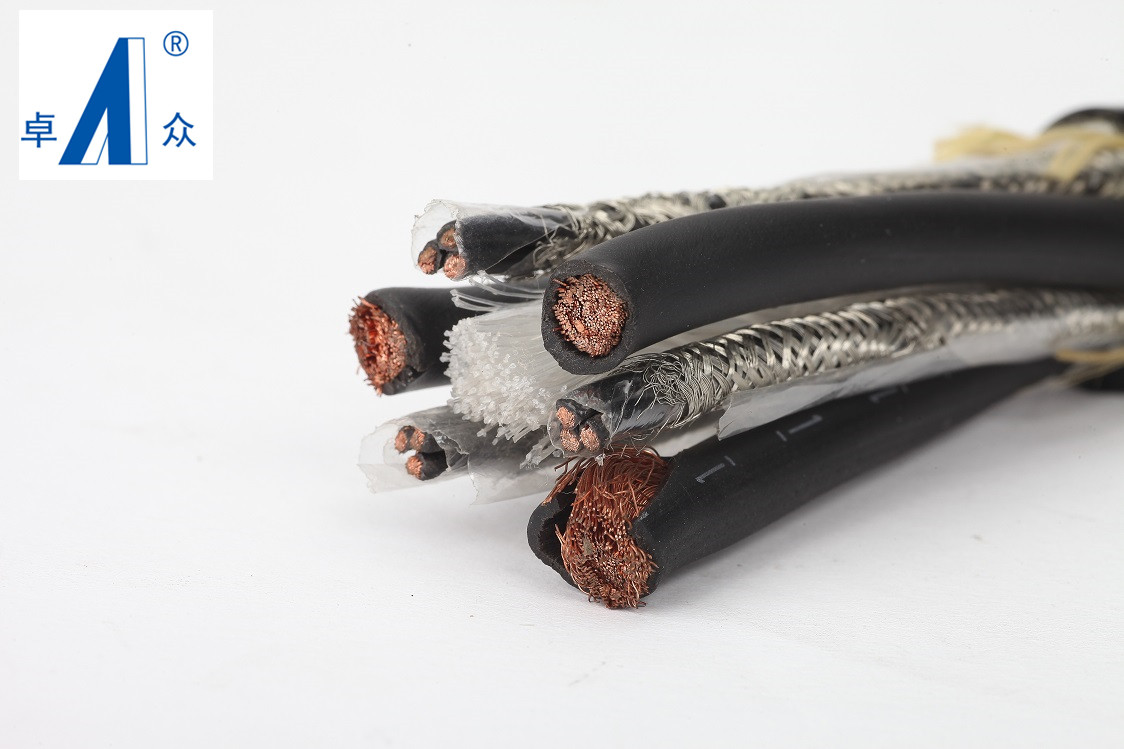

ZM-EPUR系列聚氨酯抗拉防爆电缆专用于高危环境（如石化、矿山、易燃易爆场所），采用高强度聚氨酯（PUR）护套、镀锌钢丝抗拉层及双层屏蔽结构，通过IECEx/ATEX防爆认证。额定电压0.6/1kV，满足GB 3836.1-2010爆炸性环境标准，兼具抗机械冲击、耐化学腐蚀及阻燃特性。
二、核心特性
-
防爆安全
-
认证等级：Ex e IIC T6 Gb（气体防爆）、Ex tD A21 IP65 T85℃（粉尘防爆）
-
护套表面电阻≤1×10⁹Ω（避免静电积累）。
-
-
机械强化
-
抗拉元件：镀锌钢丝编织层（抗拉强度≥50MPa）；
-
弯曲半径：≥8×D（D为电缆外径），抗扭转≥1000次/米。
-
-
环境耐受
-
温度范围：-50℃~+90℃（耐油等级ISO 1817 Class M）；
-
阻燃性能：通过IEC 60332-3 Cat.A成束燃烧测试。
-
三、技术参数
| 项目 | 参数值 |
|---|---|
| 导体 | 5类无氧镀锡铜丝（符合GB/T 3956） |
| 绝缘层 | 交联聚乙烯（XLPE），厚度≥1.2mm |
| 抗拉层 | 镀锌钢丝编织（覆盖率≥80%） |
| 屏蔽层 | 铝箔+镀锡铜网（覆盖率≥90%，≥70dB屏蔽效能） |
| 护套厚度 | ≥1.5mm 黑色耐磨PUR（氧指数≥32%） |
| 护套抗拉强度 | ≥25MPa（ISO 37标准） |
| 最小静态弯曲半径 | 120mm（以15mm外径为例） |
四、型号与规格
| 型号 | 结构 | 标称外径(mm) | 载流量(A) | 适用场景 |
|---|---|---|---|---|
| ZM-EPUR-3×4+1×2.5 | 3动力芯+1接地芯 | 18.5±0.5 | 42 | 防爆电机供电 |
| ZM-EPUR-4×2.5 | 4控制芯+抗拉层+屏蔽 | 16.2±0.4 | 25 | 爆炸环境仪表控制 |
| ZM-EPUR-5×6 | 5动力芯+双层钢丝抗拉 | 24.8±0.6 | 60 | 矿山移动设备主干线 |
五、安装关键要求
-
敷设条件
-
弯曲半径≥8D（动态敷设时≥10D），禁止锐角折弯；
-
固定点间距≤1m（垂直敷设需加承重锚具）。
-
-
防爆接头处理
-
屏蔽层与抗拉钢丝需分别压接防爆金属接头（符合GB 3836.2）；
-
接头处灌注防爆胶泥（防护等级IP68）。
-
-
接地规范
-
屏蔽网、抗拉层两端接地（接地电阻≤0.1Ω）；
-
危险区域需等电位连接。
-
六、质量认证与维护
-
国际认证：IECEx、ATEX、NEPSI（国内防爆认证）；
-
执行标准：GB 3836、EN 50265-2-1、IEC 60079-7；
-
使用寿命：≥10年（定期检测绝缘电阻，标准≥100MΩ·km）；
-
质保承诺：36个月（提供防爆合格证及第三方测试报告）。
